石墨材料不但具有耐酸腐蝕性，而且具有良好熱傳導性能，將石墨材料芯體做成垂直和水平互相分隔開的塊孔式結構，當兩種介質彼此通過時，高溫介質不斷地把熱量傳給石墨換熱器，低溫介質不斷從換熱器得到熱量，從而實現了熱交換。

    石墨換熱器耐腐蝕性能好、傳熱面不易結垢、傳熱性能良好，但石墨材質易脆裂、抗彎和抗拉強度低、因而只能用于低壓，即使承壓能力******的塊孔狀結構，工作壓力一般也僅為0.11～0.65兆帕，石墨換熱器的成本高、體積大、使用不多。

石墨換熱器的結構說明

石墨換熱器分類 石墨換熱器按其結構可分為圓塊孔式、列管殼式和矩形板式3種類型。

1、圓塊孔式：由若干個帶孔的塊狀石墨組件組裝而成。

2、列管殼式：管殼式換熱器在石墨換熱器中占有重要地位，按結構又分為固定式和浮頭式兩種。

3、矩形板式：板式換熱器用石墨板粘結制成。

此外﹐還有沉浸式﹑噴淋式和套管式等(見蛇管式換熱器﹑套管式換熱器)

接下來我們看看幾種形式的石墨換熱器的結構圖：

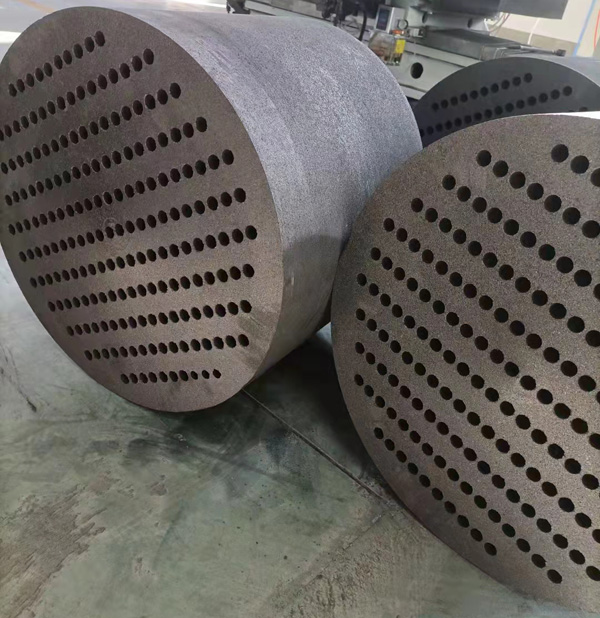

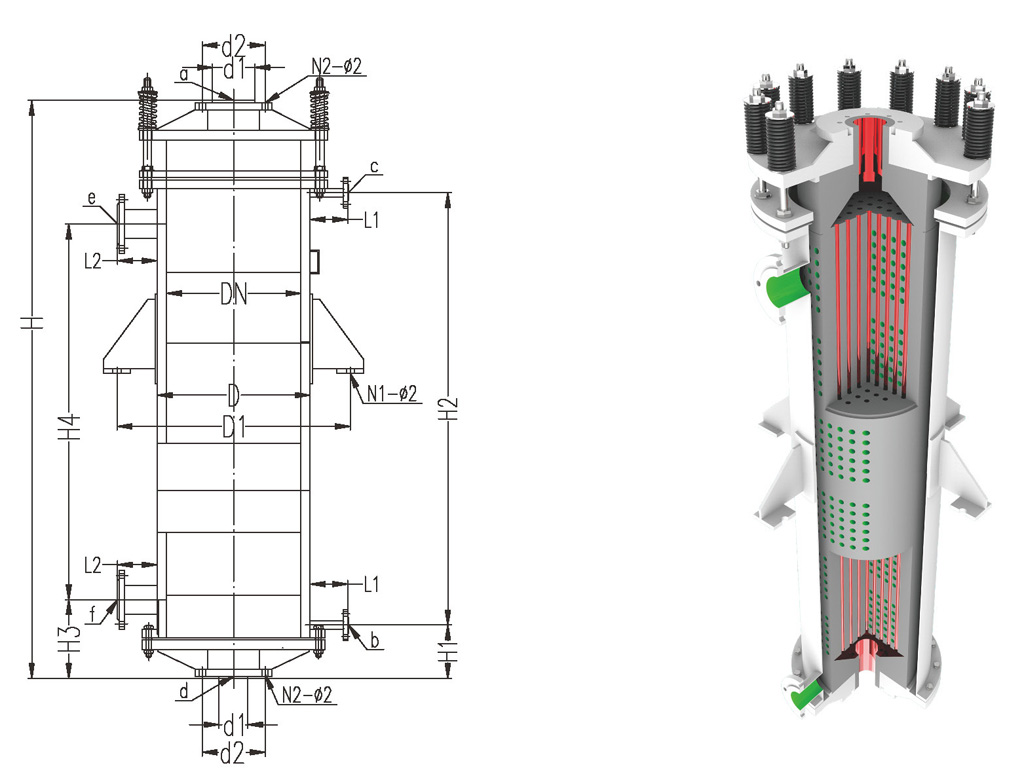

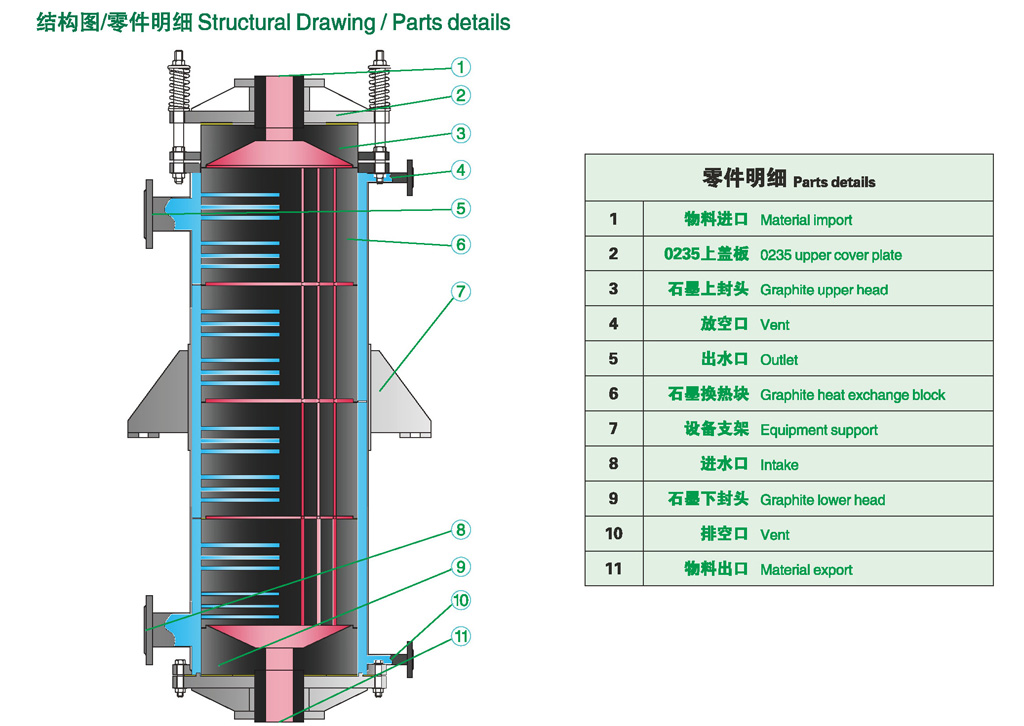

圓塊孔式

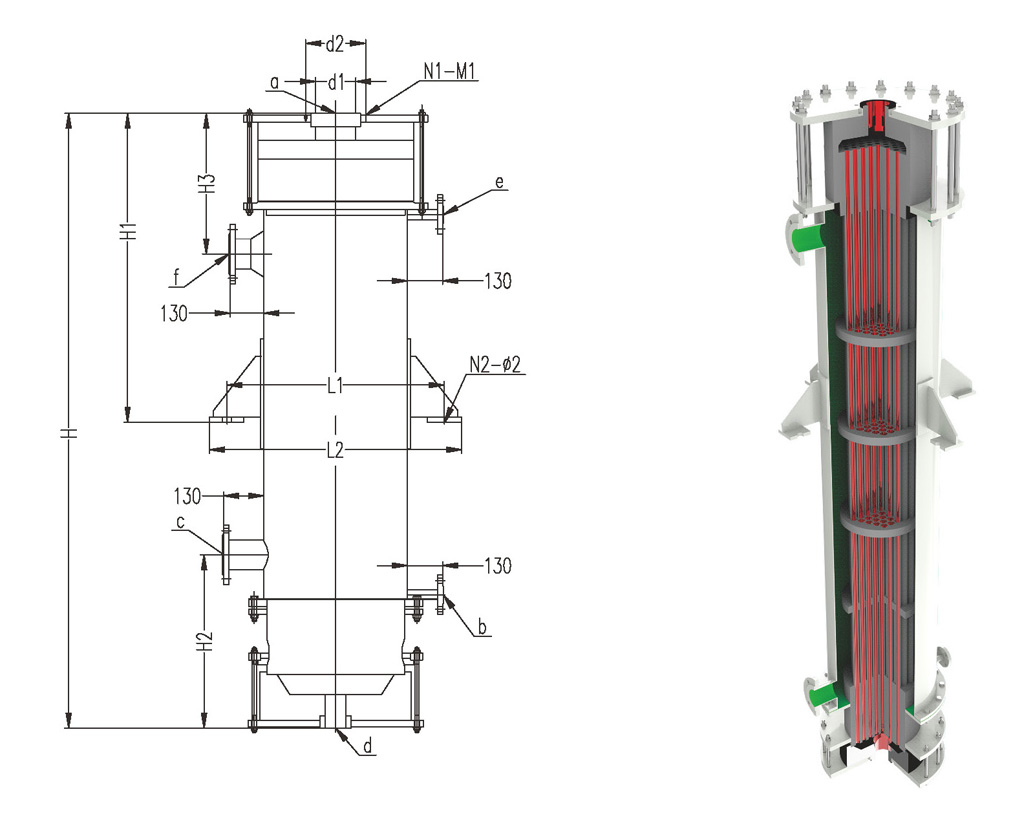

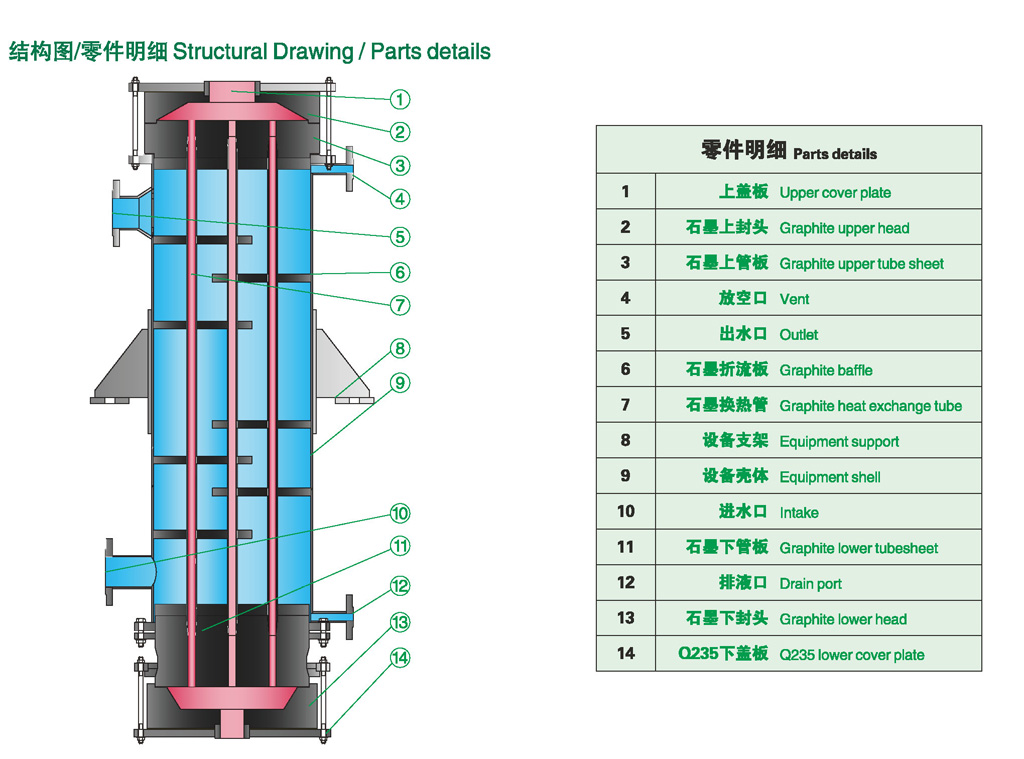

列管式：

    以上就是為大家介紹的石墨換熱器的結構特點以及工作原理，大家可以參考了解，而石墨換熱器在使用的時候也要注意一些使用方法，根據它的優缺點來針對性的使用，這樣才能發揮它******的優點，避免它的使用缺陷。
